Nachr?sten einer Einparkhilfe
(Modell: 806)
Kategorie: Zubehör
Dauer (in min): > 240
Schwierigkeitsgrad: einfach
Hier beschreibe ich den Einbau einer Einparkhilfe. Ich habe die Waeco MWE850 Montiert

Ben?tigtes Werkzeug:

- Torx T25 / 30
- Kleine Ratsche mit 10 / 13 Nuss
- 17er Ringschl?ssel
- Kreuz-, Schlitzschraubendreher
- Seitenschneider
- Zange
- Kabelbinder (gef?hlte 200)
- Stromdiebe

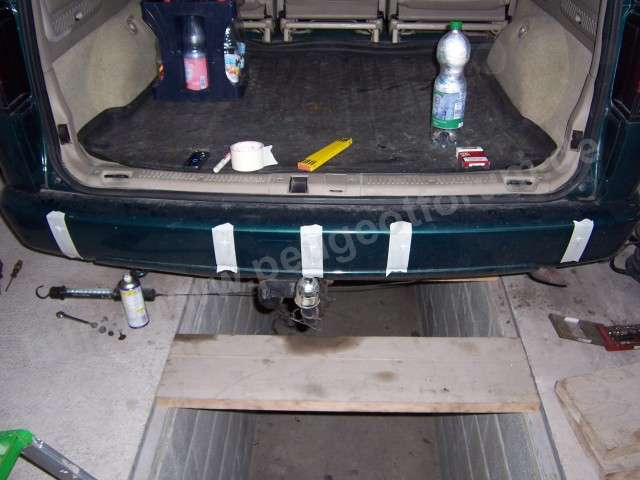

Befor etwas demontiert wird, mu? die Einbauposition der Parksensoren markiert werden. Ich habe f?r die grobe Markierung Kreppband genommen und darauf die genaue Position markiert.

Als Einbauh?he habe ich 47cm genommen. Damit auch bei beladenem Fahrzeug die Sensoren im Toleranzbereich liegen (40 - 50cm).

Nun mu? erstmal die mitte der Hecksch?rze markiert werden. Von hier aus 21,5cm nach links und nach rechts f?r die inneren Sensoren und 65,5cm nach links und nach rechts f?r die ?u?eren Sensoren. Nen Millimeter hin oder her ist halb so wild, das erkennt man zum gl?ck sp?ter nicht. *g*

Danach kann die Hecksch?rze demontiert werden.

siehe dazu:
http://peugeotforum.de/bastelecke/workshop_item.php?workshop_id=164

Ist die Hecksch?rze unten, k?nnen auch gleich die L?cher f?r die Sensoren gebohrt werden. Immer nur sto?weise durch das Kreppband bohren, damit das Kunststoff die Fr?se nicht verklebt.

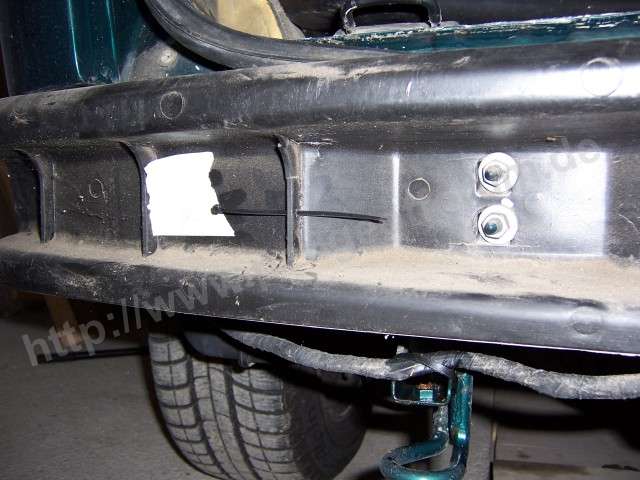

Unter der Hecksch?rze am Fahrzeug befindet sich ein Kunststoff gerippe. Hier habe ich auf h?he der l?cher f?r die Sensoren an den Vertikalen stegen l?cher quer rein gebohrt und Kabelbinder durch gesteckt. Damit l??t sich der Kabelsatz f?r die Sensoren am Fahrzeug Fixieren.

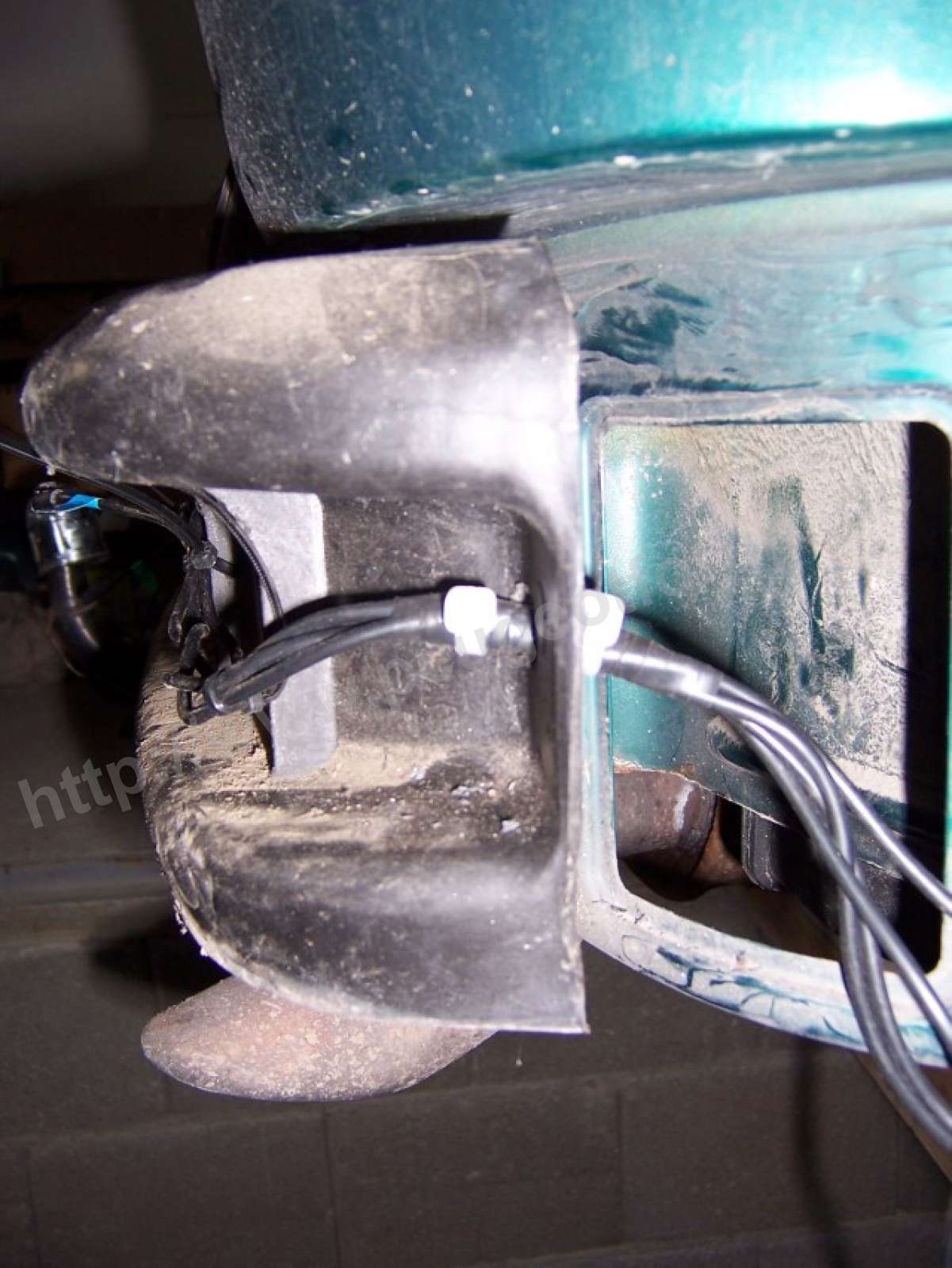

Nachdem die Kabel f?r die Sensoren am Fahrzeug fixiert sind, wird rechts am Kunststoffgerippe ein 10er loch gebohrt. Hier werden die Kabel f?r die Sensoren durch gesteckt. Auf h?he der lochdurchf?hrung wird mit Isolierband der Kabelstrang umwickelt als Scheuerschutz. Vor und hinter dem Loch wird der Kabelstrang mit Kabelbinder fixiert.

Von dort aus geht es in das innere der Karosserie.

Hier wird die Verkleidung weg gebaut, die an der Heckklappendichtung sitzt . In der mitte beginnend.

Verkleidung hinten rechts unten anklappen, die D?mmisolierung herraus nehmen und dann die Gurtrolle der 3ten Sitzreihe von der D-S?ule weg schrauben.

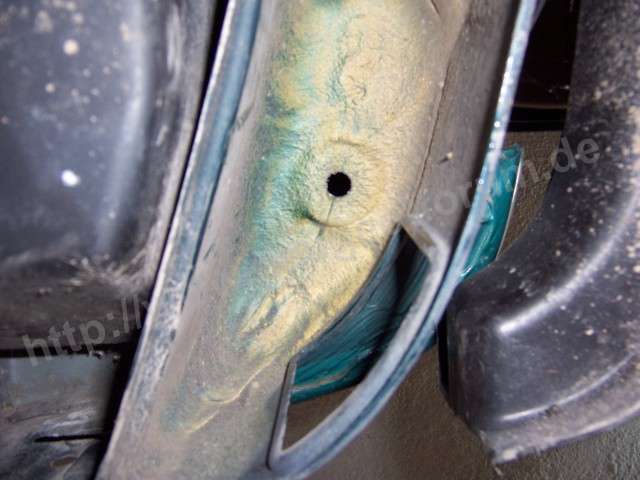

Jetzt geht es darum, die kabel der Sensoren in den Innenraum zu legen. Wenn man von unten auf das Heckabschlu?blech schaut sieht man runde erh?hung

Hier wird ein 10mm loch gebohrt. Das loch wird mit lack gegen rost gesch?tzt. Die Kabel der Sensoren einzeln durch das loch f?hren. Auf der h?he des loches habe ich wieder Isolierband als scheuerschutz genommen. Von oben und unten mit Kabelbindern den Kabelstrang fixieren.

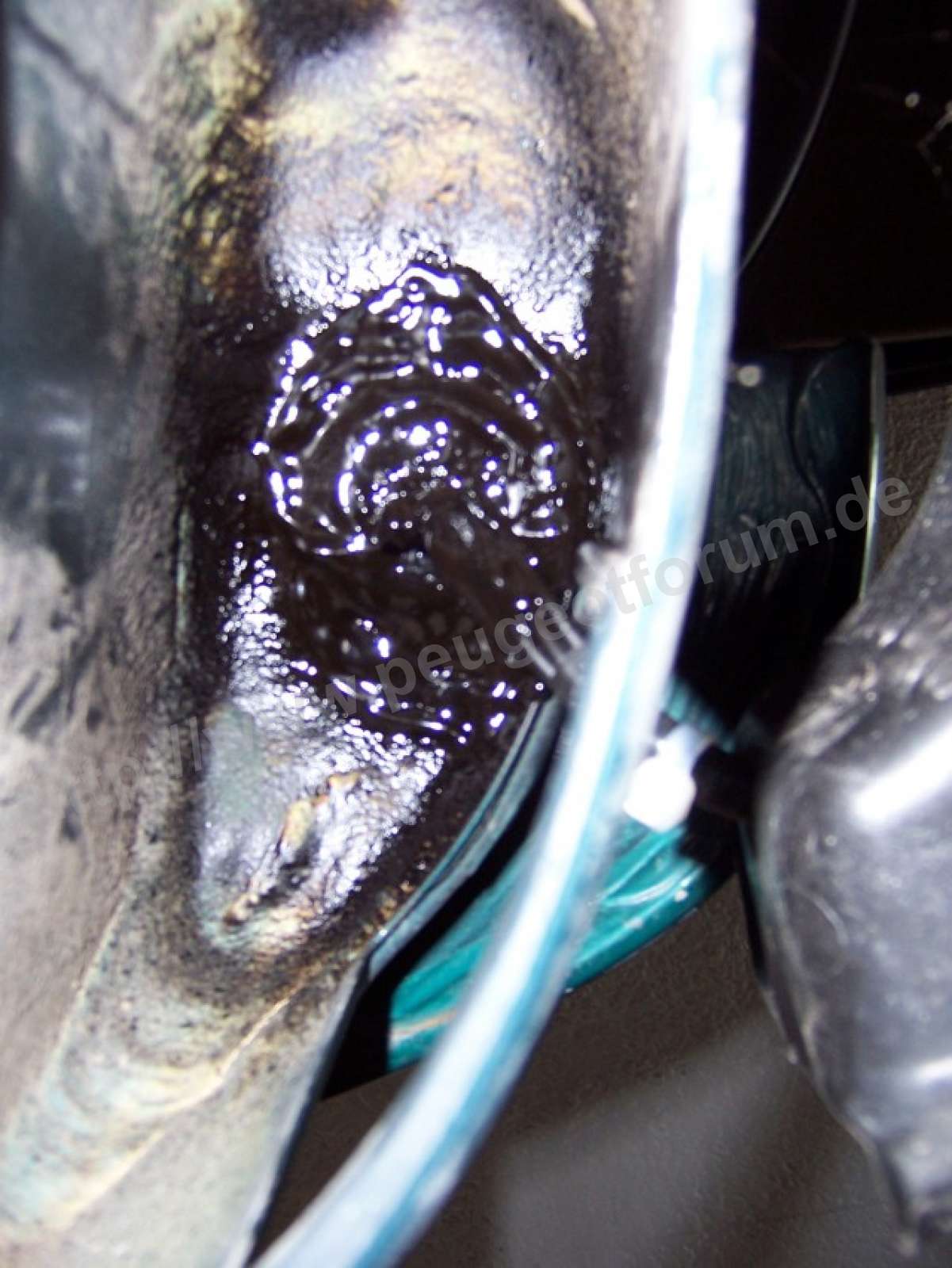

Von au?en das loch jetzt nur noch mit Unterbodenschutz abdichten.

Jetzt kann die Hecksch?rze wieder montiert werden. Daran denken, dass die Kabel durch die l?cher f?r die sensoren gesteckt werden.

Die passenden Ultraschall-Sensoren an die jeweiligen Kabel stecken und die Sensoren in die Hecksch?rze dr?cken. Nicht vergessen!!! Einbaulage der Sensoren beachten (pfeil oben).

Die Gurtrolle kann auch wieder montiert werden. Auf die kabel achten, dass sie nicht gequetsch werden. Die D?mmisolierung kann auch wieder rein gesteckt werden. Ist ein wenig fummelig.

Die Auflage der Hutablage rechst weg schrauben (4 Torx schrauben)

Den halter f?r die Ausstellfenster an der D-S?ule weg schrauben.

Die Verkleidung von unten her weg klappen.

Unter der Verkleidung seht ihr einen rechteckigen Filzstoff. Diesen abziehen. Darunter sind 2 stecker. Die aus der Halterung nehmen. Ben?tigt wird der schwarze vordere Stecker. Steckverbindung l?sen, um leichter arbeiten zu k?nnen.

Hier werden jetzt 2 kabel ben?tigt:
Orange mit der Kabelnr 2211 = R?ckw?rtsgang
Geld / gr?n mit der Kabelnr M54 = Masse

Daran wird die Stromversorgung der Einparkhilfe angeschlossen.

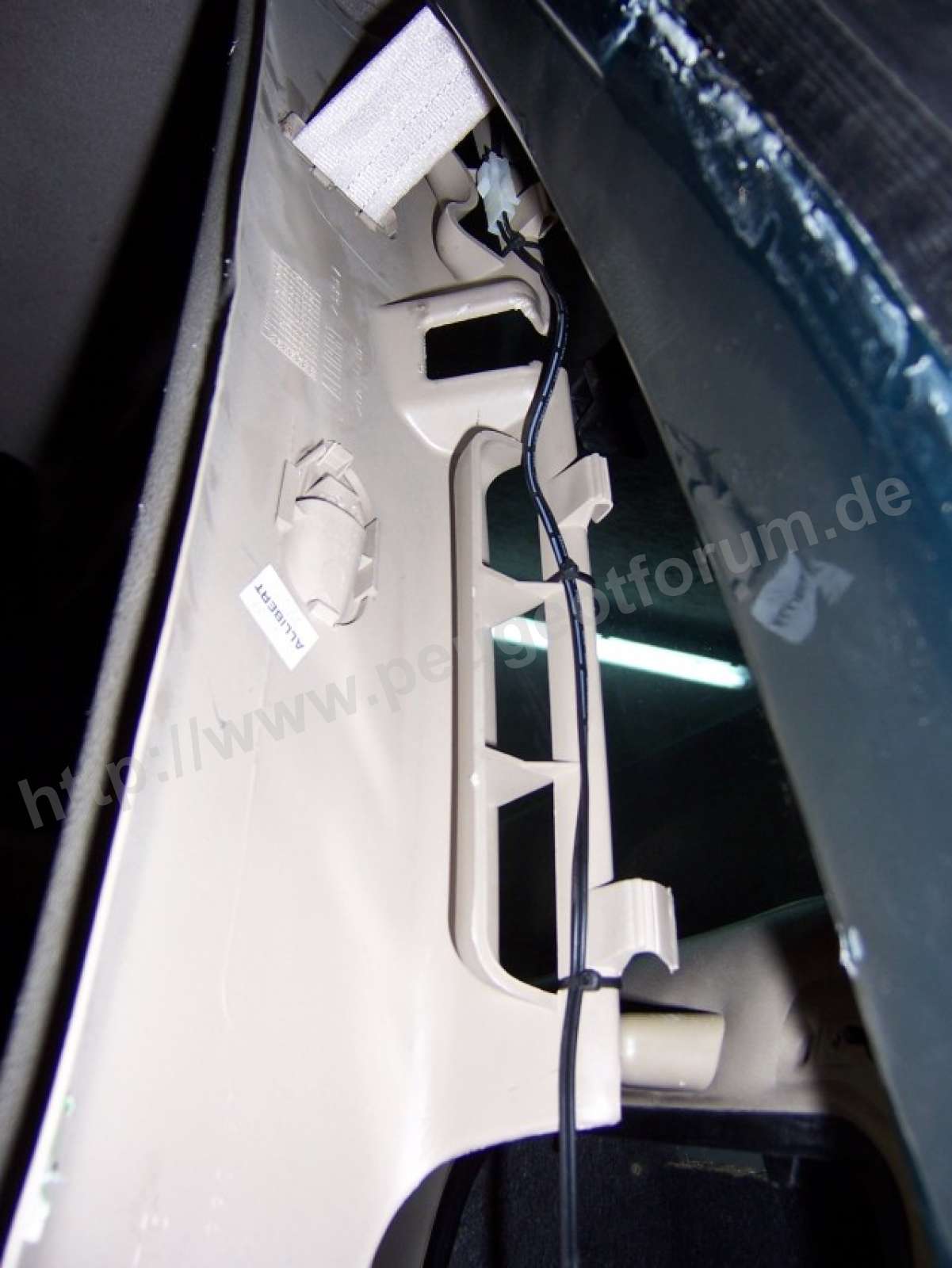

Den Lautsprecher habe ich an der D-S?ule montiert. Die Kabel daf?r habe ich auf der R?ckseite der Verkleidung mit Kabelbindern fixiert.

Nun die Verkleidungsteile wieder montieren. Die Kabel werden alle in das ablagefach rechst gelegt. Hier kommt auch die Steuereinheint der Einparkhilfe rein. Die Kabel an die Steuereinheint anschlie?en.

Die Einparkhilfe ist jetzt schon funktionsf?hig und einsetzbar. Das einziege was noch fehlt ist die Abstandsanzeige. Die Einparkhilfe kann aber auch ohne Abstandsanzeige betrieben werden.

Zum Schlu? kommt noch eine Dokumentation in der Bedienungsanleitung vom Fahrzeug. Unter dem Punkt "Sicherungstabelle" kommt bei Sicherungnr. 12 der zusatz "Einparkhilfe" Handschriftlich mit rein.

Viel Spa? beim nachbauen.

Wie immer noch eine Kurze Anmerkung. Es wird keinerlei Garantie auf etwaige Fehler oder Sch?den gegeben *g*

Mit freundlichen Gr??en
Martin (BigAl)
